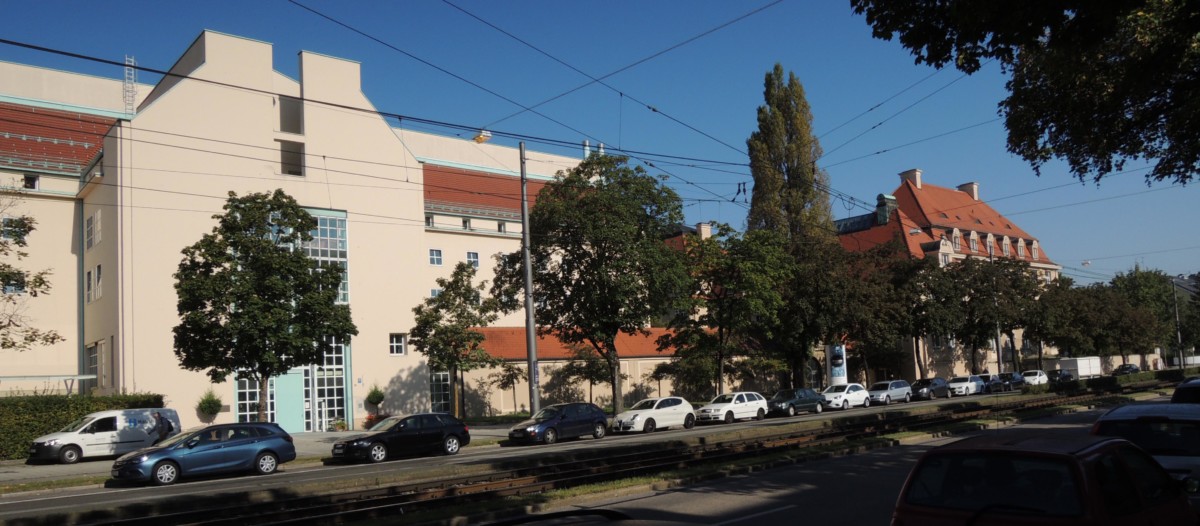

Orthopädische Fachklinik München: Erweiterung eines Klinikgebäudes mit Temperierung nur über den Fußboden von PYD®-Thermosysteme
Planungsansatz:
Die Klimatisierung von Patientenräumen ohne unangenehme Temperaturschwankungen und Zuglufterscheinungen zu realisieren ist stets eine Herausforderung für Planer und Architekten. Zum einen ist im Klinikbereich durch z.B. medizinische Geräte von hohen internen Lasten auszugehen, andererseits sollen aus hygienischen Gründen möglichst wenige Sonderbauteile im Raum sein.
Realisierung:
Das zuständige Planungsbüro, die IBF Ingenieurgesellschaft aus München plante und realisierte für die Erweiterung des Klinikums in München-Harlaching als eine möglichst effiziente und kostensparende Anlagentechnik eine Wasser-/Wasser-Wärmepumpenanlage, welche im Kombinationsbetrieb sowohl Heizen als auch rein mit der Grundwassertemperatur Kühlen kann.
Da Lüftungssysteme mit Luft als Energieträger nur schlecht Wärme und Kälte transportieren können, sollten möglichst hohe Kühlleistungen bereits über die Bauteilflächen erreicht werden. Insbesondere Fußbodenheizungen werden mit der Strahlungsenergie die sie abgeben, als sehr angenehm empfunden. Vor allem aber auch wegen ihrer Reaktionszeit sind sie im Vorteil gegenüber Betonkernaktivierungen.
Für höchste Leistungen im Heiz- sowie insbesondere auch im Kühlbetrieb und zur energetischen Stimmigkeit des gesamten Konzeptes leistet allerdings die Wahl und Dimensionierung des richtigen Fußbodenheizungssystems einen wesentlichen Beitrag.

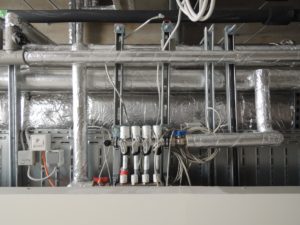

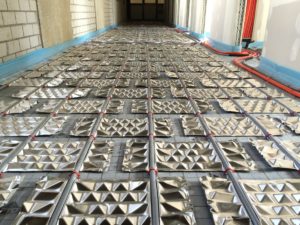

Die PYD®-THERMOSYSTEME der mi-Heiztechnik GmbH aus Bischofswiesen haben die verantwortlichen Planer nach ausgiebiger Prüfung überzeugt, hierfür die optimalste Systemtechnik bereitstellen zu können. Die Wärmeverteilung findet in besonderer Weise über die patentierten Thermoleitbleche statt, wodurch niedrigste Systemtemperaturen und kürzeste Reaktionszeiten erst möglich werden.
So können die notwendigen Heizleistungen bereits mit wesentlich geringeren Temperaturen im Heizsystem erbracht werden, was der Effizienz der Wärmepumpe natürlich sehr entgegenkommt. Der weitere, entscheidende Vorteil der PYD®-THERMOSYSTEME, speziell des PYD-ALU® FLOOR Systems, ist jedoch die wesentlich höhere spezifische Kühlleistung von über 50 W/m² im Norm-Auslegungsfall. Außerdem bieten die PYD®-THERMOSYSTEME eine umfassende Unterstützung, die weit über die Konfektionierung und Lieferung des Systems hinaus reicht.
Inzwischen können in dem Klinikgebäude die Mitarbeiter und Patienten auch die weiteren Behaglichkeits – Vorteile der PYD®-THERMOSYSTEME genießen.
… und dank der Langlebigkeit der Systemkomponenten wird dies auch für viele Jahre so bleiben.
Zahlen und Fakten zum Objekt:
• Planungs- und Bauzeit 2014 – 2016
• beheizte Gebäudenutzfläche gesamt ca. 2420 m² mit PYD-ALU® FLOOR
• Wasser/Wasser – Wärmepumpenanlage
• Auslegungstemperatur Kühlen mit 17° C
Fazit:
Durch die patentierte Systemtechnik der PYD®-Thermosysteme werden Gebäudeheizungen mit Wärmepumpen energetisch optimal ergänzt.
Die optimierte Heiz- & Kühlleistung schafft ein sehr behagliches Raumklima mit gleichzeitiger Energieeinsparung.
