Holztechnikum Kuchl: Schulgebäude in Holzbauweise mit Temperierung von PYD®-Thermosysteme nur über den Fußboden

Planungsansatz:
Die Klimatisierung von Schulgebäuden ohne unangenehme Temperaturschwankungen und Zuglufterscheinungen zu realisieren ist stets eine Herausforderung für Planer und Architekten. Erfordert doch gerade die Bauweise moderner Gebäude mit großen Fensterflächen ein besonderes Augenmerk auf die wunschgerechte Temperierung. Speziell die hohen inneren Kühllasten der Verwaltungs-, Versammlungs- und Klassenräume stellen erhöhte Anforderungen an die Raumtemperierung.

Realisierung:
Da Lüftungssysteme mit Luft als Energieträger nur schlecht Wärme und Kälte transportieren können, sollten möglichst hohe Kühlleistungen bereits über die Bauteilflächen erreicht werden. Insbesondere Fußbodenheizungen werden mit der Strahlungsenergie die sie abgeben, als sehr angenehm empfunden. Eine Betonkernaktivierung scheidet nicht zuletzt auch durch die Holzbauweise aus.

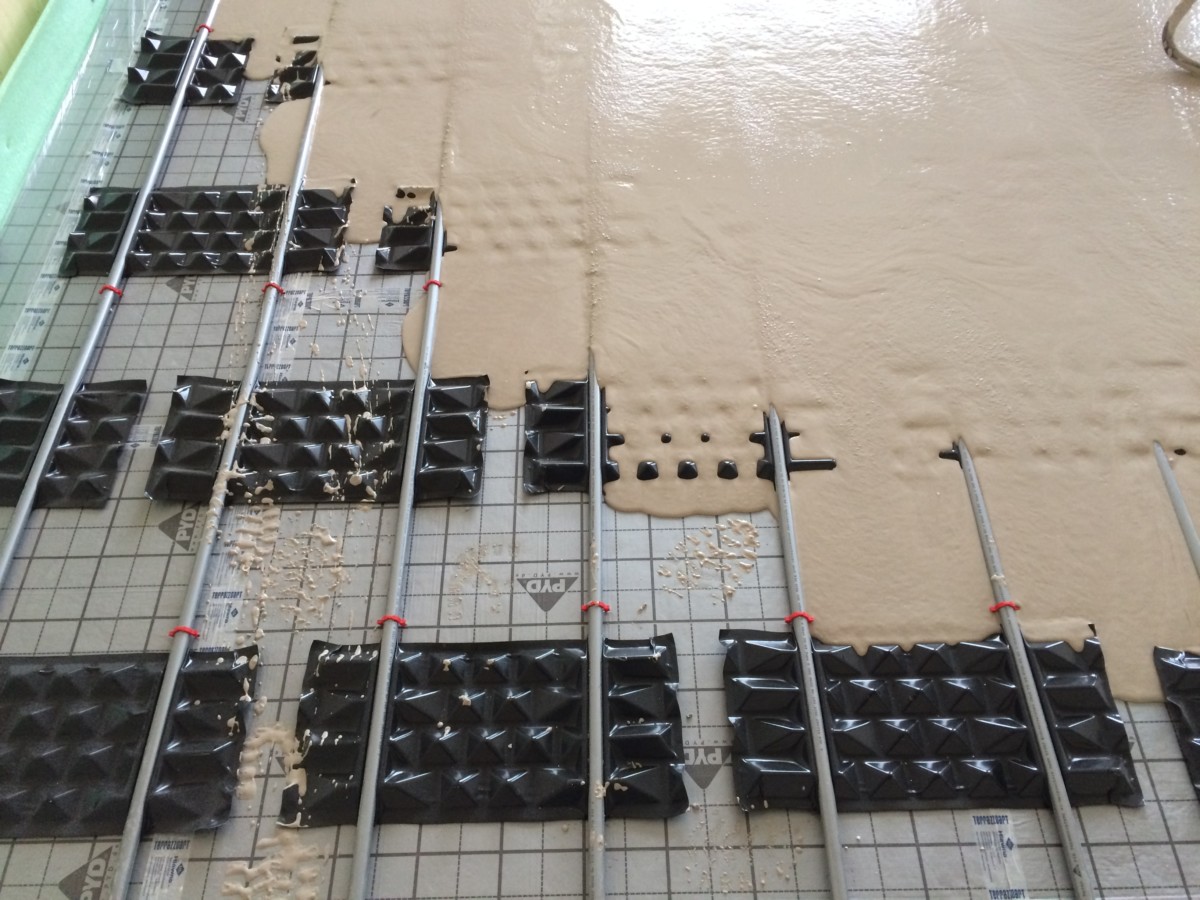

Das zuständige Planungsbüro Raumklima aus Mondsee plante und realisierte für die Erweiterung des Technikums als eine möglichst effiziente und kostensparende Anlagentechnik eine Wasser-/Wasser- Wärmepumpenanlage, welche im Kombinationsbetrieb sowohl Heizen als auch rein mit der Grundwassertemperatur Kühlen kann. Für höchste Leistungen im Heiz- sowie insbesondere auch im Kühlbetrieb und zur energetischen Stimmigkeit des gesamten Konzeptes leistet allerdings die Wahl und Dimensionierung des richtigen Fußbodenheizungssystems einen wesentlichen Beitrag. Die Wärmeverteilung findet bei den PYD®-THERMOSYSTEMEN in besonderer
Weise über die patentierten Thermoleitbleche und nicht, wie sonst üblich, nur über ein, in engem Abstand verlegtes, Fußbodenheizungsrohr statt, wodurch niedrigste Systemtemperaturen und kürzeste Reaktionszeiten erst möglich werden. So können die notwendigen Heizleistungen bereits mit wesentlich geringeren Temperaturen im Heizsystem erbracht werden, was der Effizienz der Wärmepumpe natürlich sehr entgegenkommt.
Der weitere, entscheidende Vorteil der PYD®-THERMOSYSTEME, speziell des PYD-ALU® FLOOR Systems, ist jedoch die wesentlich höhere spezifische Kühlleistung von über 50 W/m² im Norm-Auslegungsfall.
Dabei verhindert die direkte Ableitung der Wärmeenergie über den gekühlten Boden, dass sich der gesamte Raum bei hohen Außentemperaturen und Sonneneinstrahlungen aufheizt. Die Räume werden so ohne Zugluft bei geringsten Betriebskosten und größtmöglicher Behaglichkeit sanft gekühlt. Außerdem bieten die PYD®-THERMOSYSTEME eine umfassende Unterstützung, die weit über die Konfektionierung und Lieferung des
Systems hinaus reicht. Sowohl Planer, ausführender Installationsbetrieb wie auch Bauherr heben diese lobend hervor.

Zahlen – Daten – Fakten zum Objekt:
• Planungs- und Bauzeit 2016 – 2017
• beheizte Gebäudenutzfläche gesamt ca. 3700 m² mit PYD-ALU® FLOOR
• Wasser/Wasser – Wärmepumpenanlage mit ca. 180 kW
• 2 Bauabschnitte Neubau + Sanierung
• Bodenbeläge Echtholzparkett
• Auslegungstemperatur Kühlen mit 18° C

Fazit:
Durch die patentierte Systemtechnik der PYD®-Thermosysteme werden Gebäudeheizungen mit Wärmepumpen energetisch optimal ergänzt.
Die optimierte Heiz- & Kühlleistung schafft ein sehr behagliches Raumklima mit gleichzeitiger Energieeinsparung.
